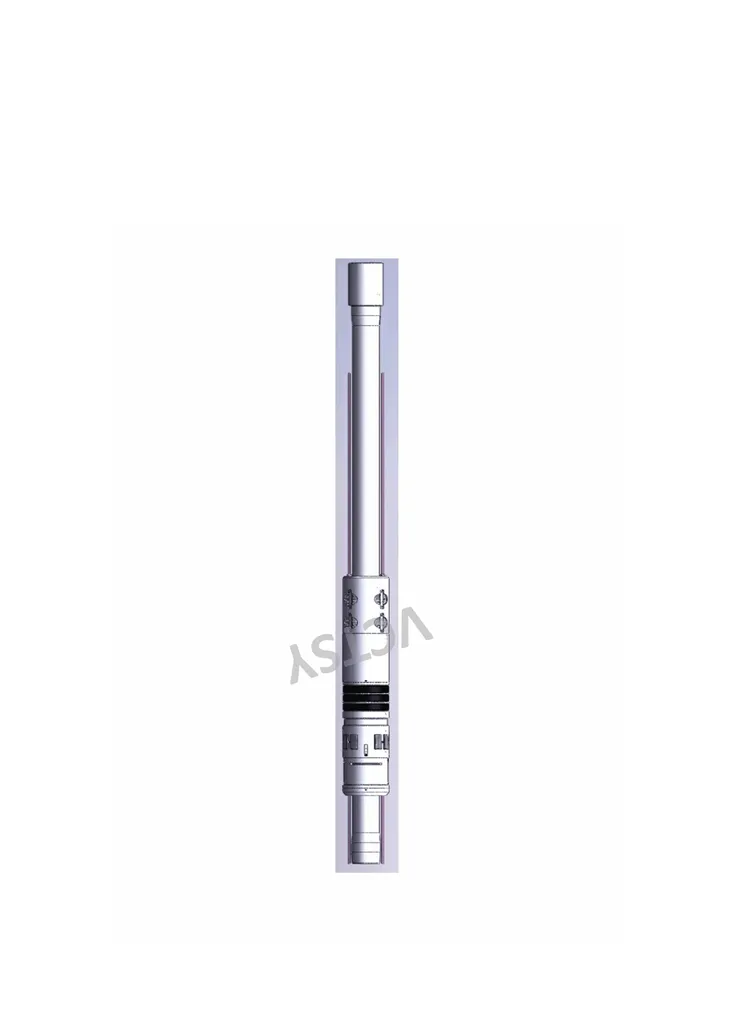

IWPT Series Intelligent Completion Line Crossing Top Packer
● Vörumerki: VCTSY
● Vottun: API 11D1
● Gerðarnúmer: IWPT-278-7, IWPT-312-7, IWPT-278-962,IWPT-312-962,IWPT-412-7,IWPT-5-7,IWPT{{6 }},IWPT-7-962
● Upplýsingar um umbúðir: Krossviður Case
● Afhendingartími: Samkvæmt beiðni
● Greiðsluskilmálar: T/T
● Framboðsgeta: Eins og á beiðni
Þessi vara er þrýstipakkari sem notaður er í innspýtingarbrunnum með stórum þvermál. Þegar pakkinn er sendur og keyrður inn í slönguna mun þrýstingur á slöngunni setja pökkunarbúnaðinn og þétta þannig slönguna og hylki hringinn. Beint tog í slöngunni gerir það að verkum að klippilosunarbúnaðurinn er skorinn fyrir losun. Það er með tvíátta miði.
Tæknileg breytu
1.
|
Teikning nr. |
IWPT-278-7 |
IWPT-312-7 |
IWPT-278-962 |
IWPT-312-962 |
|
|
Tengjandi þráður |
Efri |
2 7/8" Þráðargerð BOX |
3 1/2" Þráðargerð BOX |
2 7/8" Þráðargerð BOX |
3 1/2" Þráðargerð BOX |
|
Neðri |
2 7/8" PIN-númer þráðar |
3 1/2" PIN-númer þráðar |
2 7/8" PIN-númer þráðar |
3 1/2" PIN-númer þráðar |
|
|
auðkenni |
2,44"（Φ62mm） |
2,99"（Φ76mm） |
2,44"（Φ62mm） |
2,99"（Φ76mm） |
|
|
Krossgata |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Landamæravídd |
6.02"×121.2" （Φ153×3080） |
6.02"×121.2" （Φ153×3080） |
8.49"×121.2" （Φ215.6×3080） |
8.49"×121.2" （Φ215.6×3080） |
|
|
Gildandi hlíf |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
{{0}/8" (40-47lb/ft) |
{{0}/8" (40-47lb/ft) |
|
|
Slippform |
Tvíátta miði |
Tvíátta miði |
Tvíátta miði |
Tvíátta miði |
|
|
Elastómer |
HNBR |
HNBR |
HNBR |
HNBR |
|
|
Efni |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Öruggt togálag |
645KN |
921KN |
645KN |
921KN |
|
|
Vinnuhitastig |
160 gráður |
160 gráður |
160 gráður |
160 gráður |
|
|
Vinnuþrýstingur |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
|
|
Sætaþrýstingur |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Losaðu þrýstinginn |
37000 pund |
37000 pund |
40000 pund |
40000 pund |
|
|
Framleiðslustaðall |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
|
2.
|
Teikning nr. |
IWPT-412-7 |
IWPT-5-7 |
IWPT-512-962 |
IWPT-7-962 |
|
|
Tengjandi þráður |
Efri |
4 1/2" BOX af sérstökum þræði |
5" sérstakt þráðarbox |
5 1/2" BOX af sérstökum þræði |
7" sérþráður tegund KASSI |
|
Neðri |
4 1/2" PIN-númer af sérstökum þræði |
5" sérstakur þráður PIN-númer |
5 1/2" PIN-númer af sérstökum þræði |
7" sérstakur þráður PIN-númer |
|
|
auðkenni |
3.465"（Φ88mm） |
3.465"（Φ88mm） |
4.882"（Φ124mm） |
4.882"（Φ124mm） |
|
|
Krossgata |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Landamæravídd |
6.02"×81.1" （Φ153×2060） |
6.02"×81.1" （Φ153×2060） |
8.49"×86.6" （Φ215.6×2200） |
8.49"×86.6" （Φ215.6×2200） |
|
|
Gildandi hlíf |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
{{0}/8" (40-47lb/ft) |
{{0}/8" (40-47lb/ft) |
|
|
Slippform |
Tvíátta miði |
Tvíátta miði |
Tvíátta miði |
Tvíátta miði |
|
|
Elastómer |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
|
|
Efni |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Öruggt togálag |
943KN |
943KN |
1504KN |
1504KN |
|
|
Vinnuhitastig |
150 gráður, 203 gráður |
150 gráður, 203 gráður |
150 gráður, 203 gráður |
150 gráður, 203 gráður |
|
|
Vinnuþrýstingur |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
|
|
Sætaþrýstingur |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Losaðu þrýstinginn |
37000 pund |
37000 pund |
40000 pund |
40000 pund |
|
|
Framleiðslustaðall |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
|
maq per Qat: iwpt röð greindur frágangslína sem fer yfir topppakkara, Kína, framleiðendur, sérsniðnar, á lager
